Некоторые итоги комплексного испытания базовой платы MICROTOOL_AVR (Base PinBoard AVR ver 4.0)
1. Смоделировал на MICROTOOL_AVR схему DDS генератора.В данном эксперименте проверялась работа и взаимодействие микроконтроллера ATMega16-16, знакосинтезирующего LCD монитора 16х2, кнопочного джойстика и резисторного ЦАП.

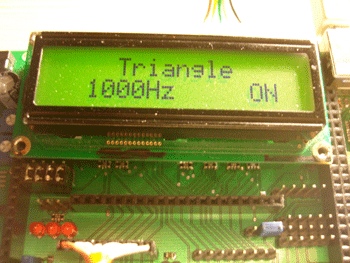

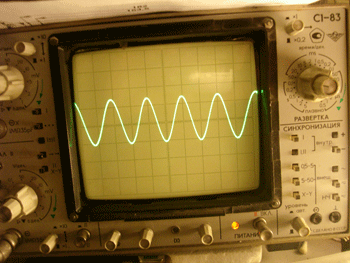

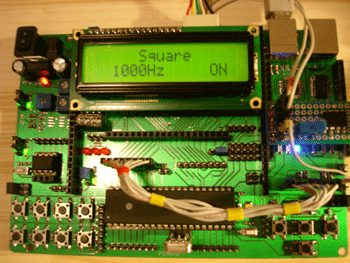

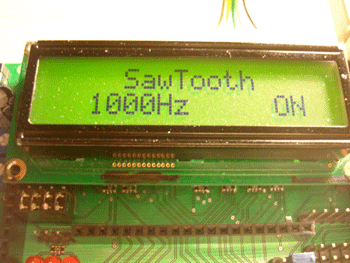

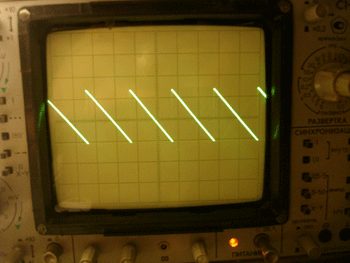

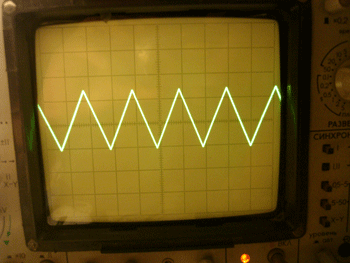

На фотографиях, представленных ниже, можно увидеть, что испытания прошли успешно, DDS генератор работает правильно и устойчиво.
Работа DDS-генератора.
 |
 |
 |  |
 |  |
 |
 |
